1、额定功率　　　　15Kw

2、额定电压　　　　380V

3、工作电压　　　　105V

4、相数　　　　　　2相

5、额定温度　　　　1200℃

6、装料筐尺寸　　　Ф300×300

7、最大装载量　　　50Kg

8、空炉升温时间　　≤2h

9、极限真空度　　　1.33×10-1Pa

10、工作真空度　　 1.33Pa

11、压升率　　　　 3Pa/h

三、结构简介

本电炉主要由炉盖、炉体、升降冷却器、真空系统及电气控制系统等部分组成。

炉盖：炉盖的开启采用凸轮结构，手动操作，炉盖顶部设窥视孔，供观察炉内工作情况。

炉体：用钢板焊成双层外壳，内壁使用不锈钢板制造。夹层通冷却水，壳体内由用轻质耐火砖砌成的炉衬，加热元件安装在炉衬内壁的小钩上，炉体的侧面分上下设有二个热电偶引入装置，一根热电偶从炉衬的侧面中心引入，另外一根从炉衬的顶部引入，以便精确测量出炉内不同点的温度。

升降冷却器：当工件需要进行快速冷却时，操作炉体下侧的手柄通过一对锥齿轮，传动丝杆使水冷却套升到预定的位置，对工件进行冷却。一般加热时水冷却套的位置在炉衬的下面不受加热影响。

电气控制系统：由控制台、降压变压器、可控硅调压器、控温仪表、温度记录仪等组成。主电路采用可控硅调压器控制，控温仪表采用富士PXW9数显调节仪、P.I.D控制。记录和超温保护采用大华记录仪。控制台还可以同时控制机械泵和增压泵，使操作更为集中方便。

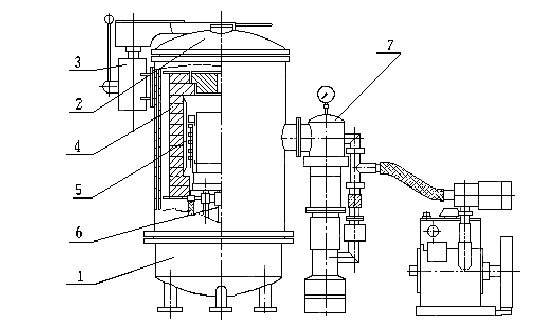

ZR-15-12型真空电阻炉结构示意图

1、炉体 2、炉盖 3、炉盖升降机构 4、炉衬 5、加热器 6、冷却套升降机构 7、真空系统
